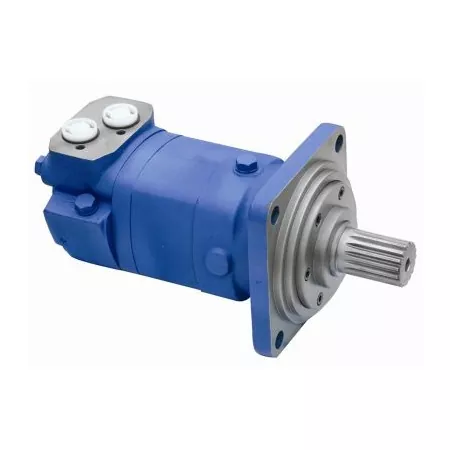

अधिकतम सेवा जीवनको लागि रोटरी अर्बिटल हाइड्रोलिक मोटर्स कसरी चयन गर्ने, स्थापना गर्ने र मर्मत गर्ने?

यो गाइडले कार्ययोग्य अन्तर्दृष्टिहरू प्रदान गर्न सिद्धान्त मार्फत कटौती गर्दछ - तपाईंको एप्लिकेसनको लागि सही मोटरको साइजिङदेखि, उचित स्थापना प्रविधिहरू, दैनिक मर्मत अभ्यासहरू जसले सेवा जीवनलाई अधिकतम बनाउँछ।

1. कोर अपरेटिङ सिद्धान्त - यसले उच्च टोक़ प्रदान गर्छ?

एक को मुटुकक्षीय मोटररोटर (बाहिरी गियर) र स्टेटर (इनर गियर) - रोटरमा स्टेटर भन्दा एक कम दाँत हुन्छ भन्ने महत्वपूर्ण डिजाइन नियमको साथ एक आन्तरिक मेसिङ गियर सेट हो। जब दबाबयुक्त हाइड्रोलिक तरल पदार्थ मोटरमा प्रवेश गर्छ, यसले रोटरलाई स्टेटर भित्रको कक्षीय (ग्रह) गति गर्न बाध्य पार्छ। यो गति आन्तरिक युग्मन शाफ्ट मार्फत आउटपुट शाफ्टमा प्रसारित हुन्छ, कक्षीय आन्दोलनलाई चिकनी रोटरी आउटपुटमा रूपान्तरण गर्दछ।

यो डिजाइनले परिभाषित फाइदा दिन्छ: कम-स्पीड हाई-टोर्क (LSHT)। भ्यान वा पिस्टन मोटरहरूको विपरीत, ओर्बिटल मोटरहरूले गियर रिड्यूसरको आवश्यकता बिना कम आरपीएममा सीधा बलियो, स्थिर टर्क उत्पादन गर्न सक्छ। सटीक गति नियन्त्रण र भारी भार अन्तर्गत उच्च सुरु हुने टोकक चाहिने अनुप्रयोगहरूको लागि यो अमूल्य छ।

दुई प्राथमिक स्टेटर कन्फिगरेसनहरू अवस्थित छन्:

• Gerotor (एक टुक्रा स्टेटर): स्टेटर एकल आन्तरिक गियर रिंग हो। मध्यम-कर्तव्य चक्रका लागि आर्थिक र भरपर्दो।

• जेरोलर (रोलर-सुसज्जित स्टेटर): रोलर वा सुईहरू स्टेटर दाँतमा घुसाइन्छ, स्लाइडिङ घर्षणलाई रोलिङ घर्षणमा रूपान्तरण गर्दछ। यसले उच्च दक्षता, राम्रो झटका-भार प्रतिरोध, र उल्लेखनीय रूपमा लामो पहिरन जीवन दिन्छ - भारी शुल्क, उच्च-फ्रिक्वेन्सी सञ्चालनहरूको लागि आदर्श।

2. व्यावहारिक साइजिङ - तपाईंको मेसिनको लागि सही "हृदय" छनौट गर्दै

गलत आकारको मोटर समयपूर्व विफलताको #1 कारण हो। अण्डरसाइजिङले ओभरलोड क्षति निम्त्याउँछ; ओभरसाइज अपशिष्ट लागत र समग्र प्रणाली दक्षता कम गर्दछ। यी चार महत्वपूर्ण मापदण्डहरूमा फोकस गर्नुहोस्:

• टर्क, गति र विस्थापन (त्रिभुज) : विस्थापन (cc/rev) ले टर्क आउटपुट सीधै निर्धारण गर्छ – ठूलो विस्थापन भनेको प्रति क्रान्ति बढी तरल पदार्थ हो, त्यसैले उच्च टर्क, तर कम अधिकतम गति। विस्थापन चयन गर्नु अघि सधैं सुरु हुने टर्क (जुन सामान्यतया चलिरहेको टर्क भन्दा उच्च हुन्छ) र आवश्यक सञ्चालन गति दायरा परिभाषित गर्नुहोस्। निर्माताको कार्यसम्पादन वक्रसँग क्रस-चेक गर्नुहोस् - यसको चरम सीमामा सञ्चालन हुने मोटर कहिल्यै नछोड्नुहोस्; तपाईंको प्रणालीको दबाव/प्रवाह प्रोफाइलको शिखर-दक्षता क्षेत्रको लागि लक्ष्य।

• प्रणालीको दबाब र प्रवाह दर: तपाईंको पावर इकाईको निरन्तर काम गर्ने दबाब र अधिकतम उपलब्ध प्रवाह पुष्टि गर्नुहोस्। दबाबले शिखर टोक़लाई सीमित गर्दछ, जबकि प्रवाहले प्राप्य शीर्ष गति निर्धारण गर्दछ। मोटरको मूल्याङ्कन विनिर्देशहरू विरुद्ध यी तुलना गर्नुहोस्। सुनिश्चित गर्नुहोस् कि मोटरको अधिकतम दबाब मूल्याङ्कनमा तपाइँको प्रणालीको शिखर स्पाइक्स भन्दा माथि उचित सुरक्षा मार्जिन छ (उपयुक्त रूपमा दबाब-राहत भल्भ सेट प्रयोग गर्नुहोस्)।

• माउन्टिङ र शाफ्ट लोडिङ: बोल्ट ढाँचाहरू र फ्ल्यान्ज आकारहरू बाहेक, आउटपुट शाफ्टमा रेडियल लोड क्षमतालाई अक्सर बेवास्ता गरिन्छ। यदि तपाइँ स्प्रोकेट, पुली, वा बेल्ट ड्राइभ सीधा शाफ्टमा माउन्ट गर्दै हुनुहुन्छ भने, महत्त्वपूर्ण साइड लोडहरू प्रस्तुत गरिन्छ। यस्तो अवस्थामा, तपाईंले भारी शुल्क बियरिङहरू भएको मोटर चयन गर्नुपर्छ र निर्माताको रेडियल लोड मूल्याङ्कन चार्टलाई परामर्श गर्नुपर्छ। यसलाई बेवास्ता गर्दा द्रुत असर विफलता र सिल चुहावट हुन्छ।

• वातावरणीय र विशेष आवश्यकताहरू: चरम परिवेशको तापक्रम, धुलोको अवस्था, वा उच्च आर्द्रता वातावरणको लागि, अपग्रेड गरिएका सिलहरू (जस्तै, Viton वा HNBR) र जंग-प्रतिरोधी सामग्रीहरू निर्दिष्ट गर्नुहोस्। डायनामिक ब्रेकिङ वा स्पीड सेन्सिङ आवश्यक पर्ने एपहरूका लागि ब्रेक भल्भहरू, ट्याकोमिटरहरू वा समानुपातिक नियन्त्रण भल्भहरू जस्ता एकीकृत विकल्पहरू विचार गर्नुहोस्।

3. स्थापना र कमीशनिंग - विवरणहरू जसले कार्यसम्पादन बनाउँछ वा तोड्छ

राम्रोसँग चयन गरिएको मोटर गलत रूपमा स्थापित भएमा छिट्टै असफल हुन सक्छ। यी गैर-सम्झौता चरणहरू पालना गर्नुहोस्:

1. सटीक शाफ्ट पङ्क्तिबद्धता: मोटर शाफ्ट र चालित लोड बीच निरपेक्ष समाक्षीय पङ्क्तिबद्धता अनिवार्य छ। कुनै पनि कोणीय वा समानान्तर मिसालाइनमेन्टले रेडियल वा अक्षीय बलहरू परिचय गराउँछ जसले असर जीवनलाई एकदमै छोटो पार्छ। एक डायल सूचक वा लेजर पङ्क्तिबद्ध उपकरण प्रयोग गर्नुहोस् र निर्माताको सहनशीलता (सामान्यतया ≤ ०.०५ मिमी रेडियल रनआउट) लाई कडाईका साथ पालन गर्नुहोस्।

2. सही पोर्ट जडानहरू: पोर्ट पहिचान डबल-जाँच गर्नुहोस् - दबाव (P), रिटर्न (T), र ड्रेन (L) । ड्रेन पोर्ट महत्वपूर्ण छ: यसलाई कम्तिमा ब्याक प्रेसर (सामान्यतया <5-10 बार, चश्मा परामर्श) संग ट्याङ्कीमा अलग-अलग पाइप लगाइनु पर्छ। ड्रेन पोर्ट कहिल्यै प्लग नगर्नुहोस् - यसो गर्दा शाफ्ट सील तुरुन्तै उड्नेछ।

3. स्टार्ट-अप अघि प्रणाली फ्लसिङ: मोटर जडान गर्नु अघि, वेल्डिङ स्ल्याग, फोहोर, वा स्थापनाबाट छोडिएको मलबे हटाउन सफा तरल पदार्थले सम्पूर्ण हाइड्रोलिक प्रणाली (होज, भल्भ, कूलर) लाई फ्लश गर्नुहोस्। सेटअपको समयमा प्रस्तुत गरिएका प्रदूषकहरू प्रारम्भिक पहिरनको प्रमुख कारण हुन्।

4. प्रारम्भिक ब्रेक-इन प्रक्रिया: नयाँ वा पुनर्निर्मित मोटरहरूको लागि, पूर्ण-लोड सञ्चालन अघि लगभग 30-60 मिनेटको लागि मूल्याङ्कन गरिएको लोडको 30-50% मा इकाई चलाउनुहोस्। यसले आन्तरिक गियरहरू र बियरिङहरूलाई राम्रोसँग मिलाउन अनुमति दिन्छ र आन्तरिक क्लियरेन्सहरूलाई स्थिर बनाउँछ, उल्लेखनीय रूपमा दीर्घकालीन स्थायित्व विस्तार गर्दछ।

4. दैनिक मर्मतसम्भार र द्रुत गल्ती निदान

सुनौलो नियम सम्झनुहोस्: हाइड्रोलिक मोटर विफलताको 90% तरल पदार्थ प्रदूषण वा अनुचित तरल तापक्रममा फिर्ता ट्रेस गर्दछ। मर्मतसम्भार वैकल्पिक छैन - यो तपाईंको उपकरणको जीवन रेखा हो।

तरल पदार्थ व्यवस्थापन - तपाईंको #1 प्राथमिकता:

• सरसफाई: ठोस कणहरूले परिशुद्धता-मेसिन गरिएको रोटर-स्टेटर जोडीलाई लुगा लगाएर घर्षण ल्यापिङ कम्पाउन्डको रूपमा कार्य गर्दछ। यसले आन्तरिक चुहावट बढाउँछ, भोल्युमेट्रिक दक्षता घटाउँछ, र टर्क घटाउँछ। ISO 4406 18/16/13 वा अझ राम्रोको सरसफाइ स्तरलाई लक्षित गर्नुहोस्, र नियमित रूपमा रिटर्न-लाइन फिल्टरहरू निरीक्षण/बदल्नुहोस्। फिल्टर आवास मा एक भिन्न दबाव सूचक प्रयोग गर्नुहोस्।

• चिपचिपापन र तापमान: इष्टतम चिपचिपापन दायरा 50 डिग्री सेल्सियसमा 20-43 cSt हो। निरन्तर शुल्कको लागि तेलको तापक्रम ६० डिग्री सेल्सियसभन्दा कम राख्नुहोस्; शिखरहरूमा पनि 85 डिग्री सेल्सियस भन्दा बढि हुँदैन। उच्च तापक्रमले तेललाई पातलो बनाउँछ, स्नेहकता घटाउँछ र सिल डिग्रेडेसनलाई गति दिन्छ। कम तापक्रमले चिपचिपा ड्र्याग बढाउँछ, cavitation र सुस्त सुरु हुन्छ। यदि आवश्यक भए तापक्रम गेज र कूलर स्थापना गर्नुहोस्।

• तरल पदार्थका प्रकारहरू कहिल्यै नमिलाउनुहोस्: हाइड्रोलिक फ्लुइडको विकल्पको रूपमा इन्जिन तेलको प्रयोग नगर्नुहोस्। तिनीहरूको additive प्याकेजहरू असंगत छन्। मिश्रणले सिल सुन्निने, फोमिङ, वार्निसिङ, र विनाशकारी विफलता निम्त्याउन सक्छ। सधैं OEM-सिफारिस हाइड्रोलिक फ्लुइड ग्रेड प्रयोग गर्नुहोस्।

द्रुत दोष निदान तालिका

अनुसूचित स्वास्थ्य जाँच

तपाईंको निवारक मर्मत योजनामा ​​यी समावेश गर्नुहोस्:

• साप्ताहिक: बाह्य आवरण तापक्रम जाँच गर्नुहोस् (इन्फ्रारेड थर्मोमिटर प्रयोग गर्नुहोस्) र असामान्य ढकढक वा कराउने सुन्नुहोस्।

• मासिक: रोइपिङका लागि सबै नली फिटिंग र सिलहरू निरीक्षण गर्नुहोस्।

• त्रैमासिक: तेलको नमूना लिनुहोस् र यसलाई स्पेक्ट्रोमेट्रिक विश्लेषणको लागि पठाउनुहोस् - फलाम, तामा, वा सिलिकन कणहरूको बढ्दो स्तरहरू कार्यसम्पादनमा कमी आउनु अघि आन्तरिक पहिरनको प्रारम्भिक चेतावनी संकेतहरू हुन्।

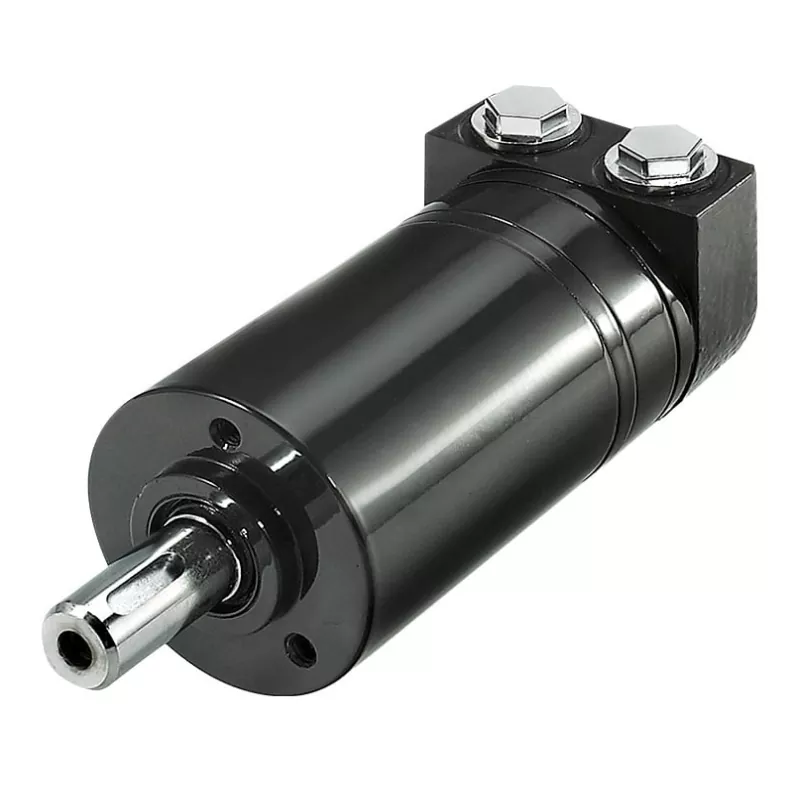

एक रोटरीअर्बिटल हाइड्रोलिक मोटरसही उपचार गर्दा एक बलियो र भरपर्दो workhorse हो। सफलता तीनवटा स्तम्भहरूमा निहित छ: तपाईँको वास्तविक-विश्व लोड प्रोफाइलको लागि यसलाई सही रूपमा साइज गर्ने, यसलाई सर्जिकल परिशुद्धताका साथ स्थापना गर्ने, र तरलताको स्वास्थ्यलाई गैर-वार्तालाप गर्न मिल्ने अनुशासनको रूपमा कायम राख्ने। शंका हुँदा, सधैं निर्माताको विशिष्ट कार्यसम्पादन वक्र र सेवा अन्तरालहरू सन्दर्भ गर्नुहोस् - र जटिल कर्तव्य चक्र वा अनुकूलन एकीकरणको लागि तिनीहरूको अनुप्रयोग इन्जिनियरहरू समावेश गर्न नहिचकिचाउनुहोस्।

यदि तपाईंलाई कुनै विशेष पक्षमा थप विस्तार चाहिन्छ - जस्तै विस्तृत रेडियल लोड गणनाहरू, एकीकृत भल्भ चयन, वा उच्च-तापमान सील विकल्पहरू - कृपया मलाई थाहा दिनुहोस् र म विस्तार गर्न सक्छु।
